Вентиляция с рекуперацией

Это оборудование, предназначенное для обработки воздуха до таких параметров, при которых человек чувствует себя комфортно и безопасно. Такие параметры регламентированы нормами и лежат в следующих пределах: температура 23-26 С, влажность 30-60%, скорость движение воздуха 0,1-0,15 м/с.

Существует еще один показатель, который напрямую связан с безопасностью нахождения человека в закрытых помещениях, – это процентное содержание углекислого газа в воздухе. Углекислый газ вытесняет кислород, и если его процент в воздухе доходит до 2-3%, человек, может стать причиной потери сознания человеком или даже летального исхода.

Оставить заявку на расчет

0%
Получить консультацию
Имя
Телефон

Что такое рекуперация?

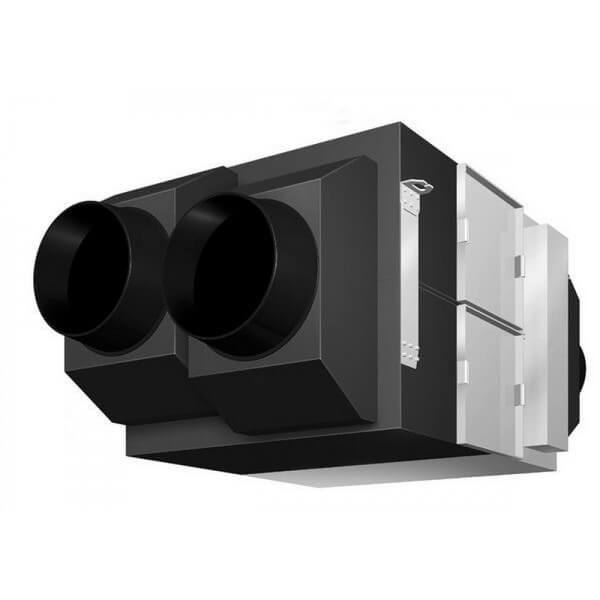

Рекуператор используют в приточно-вытяжной вентиляции с функцией обмена тепла. Устройство обеспечивает передачу тепла от удаляемого воздуха приточному. Такой способ применяют во всех помещениях, где требуется поддерживать оптимальный микроклимат. Приточно-вытяжная система вентиляции с рекуперацией предназначена для циркуляции воздушных масс. В помещение подается уже подогретый до нужной температуры воздушный поток. Кроме того, основной причиной потери тепла зимой является его устранение вместе с отработанным потоком.

Для поддержания температуры, оптимального уровня влажности, скорости приточного потока в проекте предусматривают вентиляционные установки с рекуперацией. Особенно актуально это для современных бизнес-центров, где полностью отсутствует естественный приток свежего воздуха. При сегодняшней загрязненности воздуха вопрос установки вентиляционных установок с рекуперацией наиболее актуален. Возможна установка в вентиляции с рекуперацией дополнительных фильтров и других приспособлений, которые позволяют еще лучше очистить и обработать воздух до заданных параметров.

Принцип действия приточно-вытяжной системы вентиляции с рекуперацией тепла:
Благодаря приточно-вытяжной системы вентиляции в помещение нагнетается чистый воздух, а отработанный прогретый воздух выводится наружу. Проходя через теплообменник, прогретый воздух оставляет часть тепла стенкам конструкции, вследствие чего холодный воздух, поступающий с улицы, прогревается от теплообменника, не затрачивая дополнительной энергии на прогрев. Эта система наиболее эффективна и менее энергозатратна, чем система вентиляции без рекуперации тепла.
Расчет эффективности работы рекуператора может быть произведен по температуре или по энтальпии воздуха. Расчет по температуре учитывает теплосодержание воздуха, а по энтальпии – еще и влагосодержание воздуха. Для расчета необходимы исходные данные. Их получают путем замера температуры и влажности воздуха в трех местах: в помещении (где вентиляционная установка обеспечивает воздухообмен), на улице и в сечении приточной воздухораспределительной решетки.

Эффективность рекуператора меняется от температуры наружного воздуха, ее можно рассчитать по общей формуле:

S = (T1 – T2) : (T3 – T2), где:
S – эффективность рекуперации;
T1 – температура воздуха, поступающего в помещение;
T2 – температура воздуха на улице;
T3 – температура воздуха в помещении.

Пластинчатые рекуператоры

Данный вид теплообменника состоит из набора тонких пластин из алюминия или любого другого материала желательно с хорошими теплопередающими характеристиками). Это самый недорогой и наиболее популярный тип прибора (рекуператора). КПД пластинчатого рекуператора может составлять от 50% до 90%, а срок его службы, благодаря отсутствию движущихся частей, очень долгий.

Главный минус таких рекуператоров – образование наледи из-за разницы температур. Предлагается два варианта решения данной проблемы:

  • Не использовать рекуперацию при экстремально низких температурах
  • Использовать модели с автоматизированным процессом рекуперации. В данном случае холодный воздух обходит пластины, а теплый – отогревает наледь. Но стоит учесть, что КПД у таких моделей в холода снизится на 20%.

С промежуточном теплоносителем

В случае с промежуточным теплоносителем, как и в пластинчатых рекуператорах, предусмотрено два канала для чистого и отработанного воздуха, но теплообмен происходит через водно-гликолевый раствор или воду. КПД такого устройства ниже 50%.

Роторные рекуператоры

В теплообменнике предусмотрена подвижная деталь – цилиндрический ротор (рекуператор), который состоит из профилированных пластин. Передача тепла происходит при вращении ротора. КПД составляет от 75 до 90%. В данном случае скорость вращения влияет на уровень рекуперации. Скорость можно регулировать самостоятельно.

Наледь на роторных рекуператорах не образуется, но в обслуживании они являются более сложными, чем пластинчатые рекуператоры.

Камерные рекуператоры

В данном виде воздух проходит через специальную камеру (рекуператор), в которой предусмотрена подвижная заслонка. Именно заслонка имеет возможность перенаправлять потоки холодного и горячего воздуха. За счет периодического переключения потоков воздуха осуществляется рекуперация.

Однако в такой системе происходит частичное смешение выходящих и входящих воздушных потоков, что приводит к попаданию посторонних запахов обратно в помещение, но, в свою очередь, такая конструкция обладает высоким КПД – 80%.

Тепловые трубки

Такой механизм имеет множество трубок, которые собраны в единый герметичный блок. Внутри они заполнены специальным легкоконденсирующимся и испаряющимся веществом, чаще всего это фреон. Теплый воздух, проходя через определенную часть трубок, нагревает и испаряет его. Он перемещается в область трубок, через которую проходят холодные воздушные потоки, и своим теплом нагревает их, а фреон при этом охлаждается, что может привести к образованию конденсата. Плюс такой конструкции в том, что в помещение не попадает загрязненный воздух. Оптимальное применение тепловых трубок возможно в небольших помещениях климатических зон, в которых наблюдается небольшая разница межу внутренними и внешними температурами. Иногда рекуперации недостаточно, чтобы обогреть помещение при низких наружных температурах, поэтому зачастую в дополнение к рекуперации используются электрические или водяные нагреватели. В некоторых моделях обогреватели выполняют функцию защиты теплообменника от обледенения.

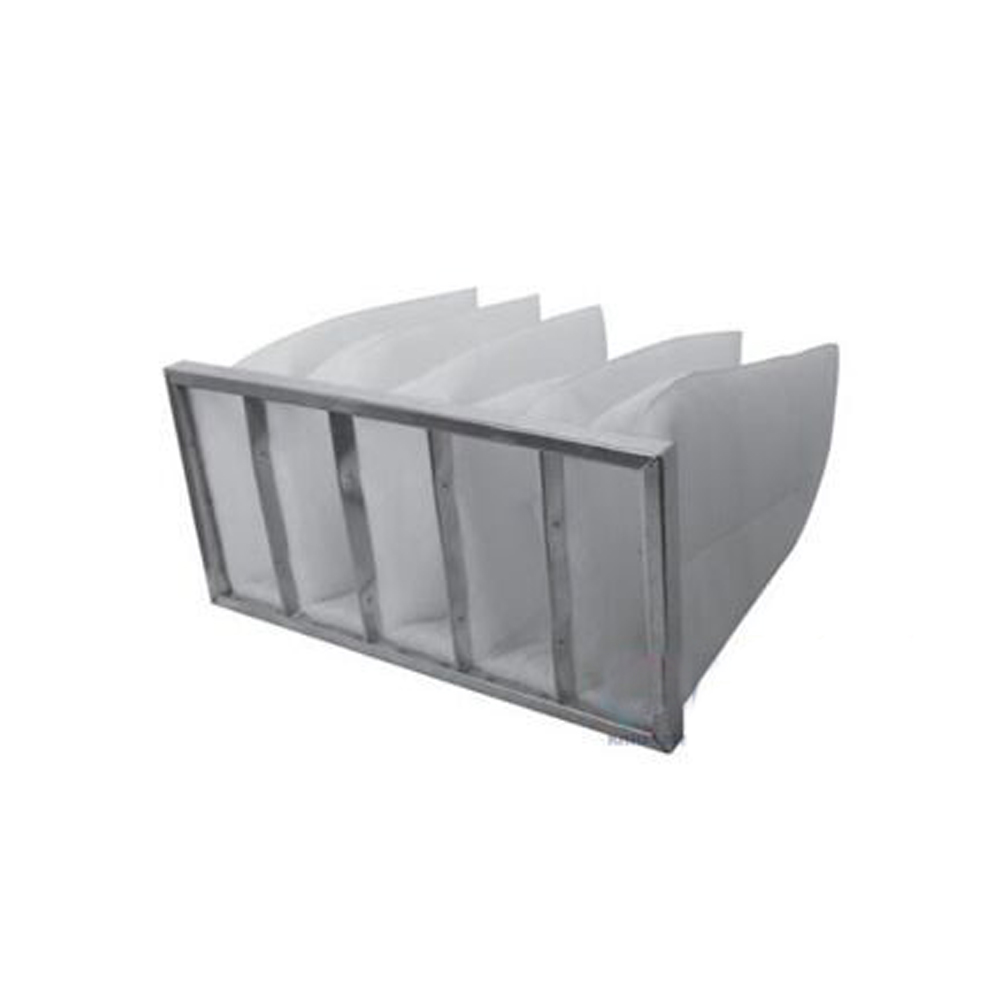

Какие фильтры используют в установках с рекуперацией?

В вентиляционных системах также используются специальные фильтры, которые препятствуют попаданию спор, пыли и вредных примесей.

Фильтры могут быть трех видов:

  • Сухие;
  • Влажные;
  • Электростатические.

Также виды делятся по способам очистки:
EU1 – EU4 — фильтры грубой очистки, задерживают частицы размером 5мкм-10 мкм;
EU5 – EU7 – задерживают мучную пыль, сажу, конденсационный туман, аэрозоли;
EU8-EU9 – наивысшая степень фильтрации, задерживают 95% частиц размером менее 0,4 мкм.

0%
Узнать стоимость
Имя
Телефон

Монтаж приточно-вытяжной вентиляции с рекуперацией — основные этапы

Качественно работающая вентиляция — результат правильно подобранной конструкции, оборудования, тщательного, профессионального проектирования и монтажа. Для того, чтобы система рекуперации работала эффективно и экономично, должны быть соблюдены 3 условия:

  • профессионально составленный инженерный проект;
  • надежное исполнение системы вентиляции;
  • рекуператор хорошего качества.

Определяющее значение имеют профессиональные знания, квалификация, опыт и навыки монтажной компании. Важным шагом является соответствующая настройка системы в соответствии с предполагаемыми параметрами:

Каналы вентиляции — это «кровеносная система» всей системы рекуперации. Критически важны оптимальные трассы вентиляционных каналов. Чтобы система рекуперации выполняла свою задачу, трубы должны иметь правильно подобранные диаметры для подачи нужного количества воздуха и качественно заизолированы.

Правильное направление воздушного потока в установке обеспечивают вентиляторы рекуператора. Продуманное распределение вентканалов обеспечивает оптимальную и тихую подачу воздуха, который эффективно проветривает все помещения.

Не менее важен выбор рекуператора соответствующей мощности. Чтобы правильно подобрать теплообменник, необходимо произвести тщательные расчеты. Только на основании этого параметра нужно приобретать рекуператор соответствующей мощности. Слабое оборудование не справится с поддержанием комфортного микроклимата в доме и повлияет в конечном итоге на экономическую целесообразность.

При выборе оборудования избегайте искушения купить то, что подешевле. Зачастую бюджетный агрегат означает худшую производительность и в конечном итоге снижает энергоэффективность всей системы в целом. Установку приточно-вытяжной вентиляции стоит доверять профессиональной монтажной компании, которая занимается проектированием, сможет корректно рассчитать объемы воздушного потока и качественно установить систему.
