Проектирование систем вентиляции и кондиционирования

Проектирование систем вентиляции и кондиционирования

С чего начинается проектирование систем вентиляции кондиционирования отопления, да и, пожалуй, чего угодно? С технического задания, которое должен дать заказчик проектировщикам.

Придётся точно ответить на такие вопросы как :

  • Какое количество людей будет находиться в помещении;
  • Сколько единиц оргтехники;
  • Наличие зоны для курения;
  • Расположение и размер кухни;
  • Уровень солнечного излучения посредством остекления;
  • Количество и тип осветительного оборудования;
  • Строительные чертежи здания;
  • Какое и где будет размещено оборудование горячего цеха (если ресторан) и т.п.

Цены проектирования вентиляции

Тип системы цена
Площадь помещения от 100 м2 до 500 м2
Вентиляция 55 – 85 руб./м2
Кондиционирование 45 – 75 руб./м2
от 500 м2 расчет индивидуальный



Вид услуг Цена
Квартиры (без согласования в эксплуатирующих организациях)
Минимальная цена проекта вентиляции и кондиционирования 50 ₽/м²
Базовое проектирование 4500 ₽
Вентиляция (разводка от центральной приточной/вытяжной системы вентиляции) 50 ₽/м²
Вентиляция, общеобменная вентиляция (автономная приточно-вытяжная) 100 ₽/м²
Смешанная вентиляция (общедомовая и дополнительная автономная) 150 ₽/м²
Система увлажнения автономного 2000 ₽/1 ед.
Система увлажнения, встроенного в вентиляцию 3000 ₽/1 ед.
Настенное кондиционирование внутренними блоками 2500 ₽/1 ед.
Канальное кондиционирование до 50 м² 3500 ₽/1 ед.
Канальное кондиционирование от 50 м² 70 ₽/м²
Частные дома
Вентиляция (разводка от центральной приточной/вытяжной системы вентиляции) 110 ₽/м²
Вентиляция, общеобменная вентиляция (автономная приточно-вытяжная) 180 ₽/м²
Настенное кондиционирование внутренними блоками 3200 ₽/1 ед.
Канальное кондиционирование до 50 м² 4000 ₽/1 ед.
Канальное кондиционирование от 50 м² 60 ₽/м²
Система увлажнения автономного 3000 ₽/1 ед.
Система увлажнения, встроенного в вентиляцию 4000 ₽/1 ед.
Офисы и бизнес-центры
Вентиляция, общеобменная вентиляция (автономная приточно-вытяжная) 135 ₽/м²
Приточная вентиляция и санитарная вытяжка, подбор оборудования не включен в стоимость 143 ₽/м²
Системы кондиционирования до 50 м² 3400 ₽/1 ед.
Системы кондиционирования от 50 м² 70 ₽/м²
Склады и производственные комплексы
Вентиляция индивидуально
Кондиционирование индивидуально
Дополнительные услуги
Обмерный план в графическом редакторе объектов до 200м² 30 ₽/м²
Обмерный план квартир и частных домов в графическом редакторе объектов от 200м² 15 ₽/м²
Обмерный план офисов, складов и производств в графическом редакторе объектов от 200м² 20 ₽/м²
Выезд инженера на объект входит с стоимость проекта вентиляции и кондиционирования.

Предлагаемые услуги:

  • Изготовление официального (и реального для выполнения) проекта по вентиляции и кондиционированию.
  • Адаптация уже имеющихся у заказчика проектов под изменённые планировки помещений, назначения помещений, с учётом изменившегося количества людей и других изменений.
  • Замена устаревшего, или не адекватного по цене оборудования, на более практичные менее дорогие аналоги, не уступающие по качеству. (Замена оборудования, узлов, деталей)
  • Расчёт мощности, подбор оборудования и разработка схем систем вентиляции и кондиционирования, для монтажа без официального проекта (ближе к жизни, без дополнительных затрат).

Вопросы для производства одни, для ресторана другие, для бизнес-центра третьи. Если у вас есть все необходимые данные, а планировки и назначение помещений не меняются – это отлично! В таком случае грамотно разработанный проект решает поставленные задачи. Но, как правило, в процессе стройки, или даже на стадии проектирования зданий, что-то меняется в планировке, расстановке оборудования, назначении помещений.

Просто изменить схему прокладки воздуховодов и расположение решёток недостаточно. Нужно просчитать необходимые нагрузки. Для этого можно дать дополнительную информацию обо всех изменениях проектировщикам, на изменение проекта может уйти немало времени, да и придется оплатить их работу. Не все заказчики обладают достаточным количеством времени, чтобы вникнуть в проект и изучить нормы и весь вопрос в достаточной степени, чтобы понимать, – то ли он получает на этот раз, даже после изменений, можно ли запускать проект в работу? Тот, кто ведет переговоры о монтаже оборудования, сам достаточно ли хорошо владеет вопросом? Может раскрыть для себя и Заказчику все нюансы? Посоветовать, что изменить, что оставить, что заменить, где необходимо потратить больше, чтоб не сожалеть о больших вложениях, а работает всё равно не так (где то жарко, где-то дышать нечем, где-то кухней, или табаком пахнет. Ну и где можно сэкономить, чтобы на работе систем это точно не сказалось!

Этапы проектных работ.

Проектирование СКВ ведется в основном в два этапа. 1-й этап- так называемый проект ТЭО (технико-экономическое обоснование). На этой стадии проектирования по укрупненным показателям производят выбор и технико-экономическое обоснование типа системы, определяют технические площади для установки этого оборудования, а также определение в первом приближении ее основных характеристик: производительности по воздуху, холоду и теплу, типа и числа центральных или автономных кондиционеров, их расположения, типа и расхода тепло и хладоносителей, типа и числа холодильных машин, насосов, установленной мощности электрооборудования, массы системы. При этом устанавливают предварительную стоимость системы. Разрабатывают принципиальную (предварительную) схему системы. Ранее в практике проектирования за этапом ТЭО следовал технический проект. С появлением блочного оборудования эти две стадии проектирования объединены и теперь в практике проектных организаций это ТЭО. В коммерческих фирмах — это технический проект. После утверждения заказчиком ТЭО разрабатывают рабочий проект — это наиболее ответственная стадия проектирования. 2-й этап — рабочий проект разрабатывается на основании строительных планировок, теплотехнических характеристик строительных конструкций и технологического (подробного со спецификацией) задания. Производят расчет тепловлаговыделений и на его основании расчет воздухообмена для каждого помещения, обеспечивающий требуемые параметры. Подбирают оборудование (с определением всех его характеристик), обеспечивающее необходимый воздухообмен и потери напора в сети. Окончательно выбирают тип и принципиальную схему системы и определяют ее характеристики, количество воздухораспределителей и т. д. Вычерчивают планы с нанесением оборудования и разводкой сетей воздуховодов и трубопроводов. Далее чертят аксонометрические схемы сетей воздуховодов и трубопроводов. Выполняют аэродинамические и гидравлические расчеты. Определяют уровень шума. Заполняют спецификации по оборудованию, материалам, арматуре и т. д. с указанием фирмы-изготовителя и стоимости. После согласования заказчиком проекта в СЭС и пожарной инспекции, если есть замечания по проекту, вносят коррективы. На основе этой документации производят заказ оборудования. На этом стадия проектирования заканчивается. Рабочие чертежи передаются монтажникам на объект. После окончания монтажных работ монтирующими организациями составляются исполнительные чертежи и исполнительная сертификация.

Важные факторы при составлении проекта

На первоначальном этапе важно правильно рассчитать тепловую нагрузку. Для этого надо учесть количество поступающего тепла внутрь здания и его потери Тепловые нагрузки могут быть внутри и снаружи объекта.

Внешние тепловые нагрузки зависят от следующих факторов:

  • Сезонность. Температура внутри помещения зависит от температуры внешней среды. Летом в помещении становится значительно теплее, чем зимой. Поступление тепла или его потери происходят через стены, потолки, окна, двери. Таким образом, возникает разность температур, которая определяет направление воздушных потоков;
  • Солнечный свет. Если здание бизнес центра имеет большую площадь остекления, то проникновение потоков солнечного тепла будет максимальным. В зимнее время это особой роли не играет, а вот в летнее требуется компенсация за счет мощности оборудования;
  • Естественная вентиляция. Этот фактор присутствует всегда. При открывании дверей наружный воздух всегда проникает внутрь, и его температура отличается от температуры в помещении. Поступающий воздух может изменить работу системы кондиционирования.

Внешние тепловые нагрузки зависят от:

  • Количества людей, находящихся внутри;
  • Технического оборудования и приборов.

При составлении проекта учитывается тот факт, что в разных помещениях температурный фон неодинаков. Выравнивание произойдет при интенсивном воздухообмене. Тщательно подбираются места установления воздуховодов и оборудования с учетом свободного доступа к ним при сервисном обслуживании.

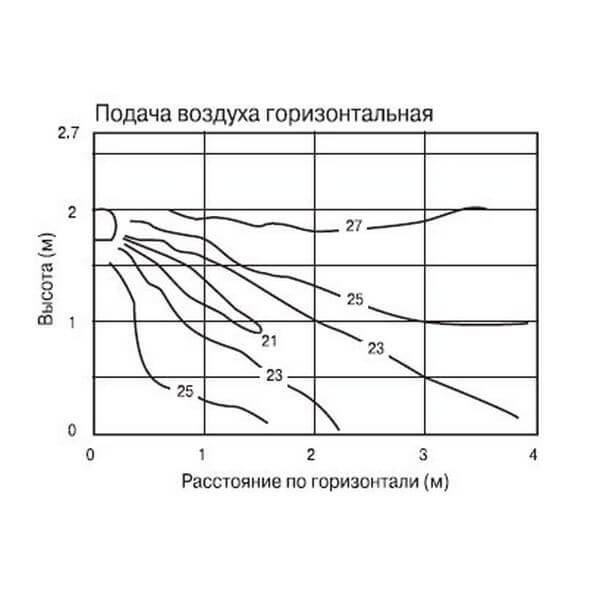

подача воздуха горизонтальная

Важным этапом является расчет обмена воздушных масс в помещении. Он составляет основу всех дальнейших вычислений. От правильного расчета зависит выбор климатического оборудования и его дальнейшее функционирование.

Составляющие проекта системы кондиционирования воздуха

Проект системы кондиционирования состоит из:

  1. спецификации оборудования и комплектующих устанавливаемых на объекте систем кондиционирования;
  2. пояснительной записки;
  3. ведомости проектной документации;
  4. общих сведений и условий, касающихся строительного объекта;
  5. расчета внутренних и наружных тепловых притоков;
  6. таблиц подробного описания инженерных систем, установленных в помещениях здания;
  7. схем расположения оборудования на объекте, объединенных в единый план;
  8. аксонометрических схем.

Составление проекта системы кондиционирования является сложным расчетным процессом, который непосредственно влияет как на денежные расходы при установке системы, так и на качество дальнейшего ее использования с учетом надежности и эффективности.

Назначение системы кондиционирования:

Кондиционирование воздуха — это процесс установления и поддерживания в комнате определенных параметров микроклимата. Отсюда и выплывает что системы кондиционирования — это комплекс технических средств, что обеспечивают автоматическое поддержание необходимых параметров микроклимата в помещении. Что касается этих параметров, то каждое помещение имеет свои, и их легко найти в СНиП или других нормативных документах. Зачем нужны эти системы? Для улучшения самочувствия сотрудников, клиентов и т.д. Согласитесь, когда на улице + 30ºС, без систем кондиционирования люди не будут такими же активными чем при +20ºС, созданных системами кондиционирования. Они стали настоящим спасением для людей во всех сферах деятельности начиная от продавцов и заканчивая водителями. Невзирая на огромный выбор систем кондиционирования, их принцип работы практически одинаковый. Главным заданием этих систем, как вы уже поняли, является забор тепла из здания и выброс его на улицу. Некоторые виды оснащены еще и противоположной функцией: осенью и зимой они греют воздух. Этапы проектирования Нам повезло, и заказчик оказался совестный, поэтому рассчитывать воздухообмен в офисах получилось по теплоизбыткам, как и следует. Но был и случай, когда кроме чертежа нам не дали ничего, тогда воздухообмен рассчитывали по площади помещений , а на кондиционирование теплопритоки брали 100Вт/м2. Но это не совсем правильно, поэтому рассмотрим расчет вентиляции и кондиционирования офисов по нормам. Напомним, что в кабинетах должна присутствовать и приточная и вытяжная системы вентиляции, и отговорку «можно открыть окна» необходимо сразу-же пресекать. Не менее важным моментом является выбор: сделать поэтажную вентиляцию или же центральную. Ведь от этого зависит цена на эксплуатацию системы. К счастью, наш офис занял всего один этаж и над этим задумываться не пришлось. Немаловажную роль играет схема распределения воздуха. На данный момент наиболее правильной считается подача воздуха из-под пола сразу в рабочую зону.

Назначение системы вентиляции:

Системы вентиляции – это комплекс оборудования, предназначенного для подачи свежего и чистого воздуха, а также удаления загрязненного, отработанного воздуха из помещения. Вместе с основной функцией – обеспечение необходимого воздухообмена, системы вентиляции часто попутно выполняют функции отопления и кондиционирования. При всем многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т. п., их можно классифицировать по следующим характерным признакам:

  • По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.
  • По назначению: приточные и вытяжные.
  • По зоне обслуживания: местные и общеобменные.
  • По конструктивному исполнению: канальные и моноблочные.

Расчет приточно-вытяжной системы кондиционирования офисов

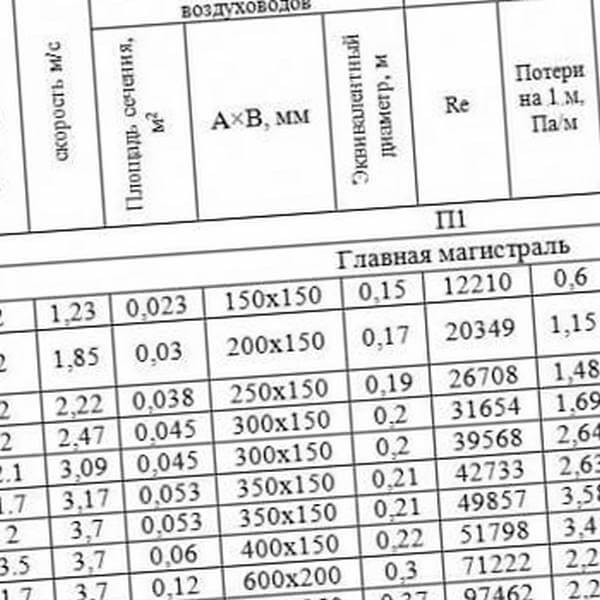

Имея приточно-вытяжную систему кондиционирования офисов мы выбрали схему подачи воздуха сверху вверх, дабы подаваемый воздух, доходя до рабочей зоны, успел перемешаться с внутренним. Выбираем главную магистраль и производим аэродинамический расчет. У нас получилась такая таблица Далее рассчитываются все остальные участки и увязываются. В этот момент уже может быть сделан чертеж разводки вентиляции по этаже. Подбор оборудования для системы кондиционирования офисов Имея необходимую производительность и потери давления в системе, очень легко подобрать оборудование любой фирмы. В каталогах производителей шаг за шагом описано как подобрать нужный вам вентиляционный агрегат.

Завершающий этап проектирования системы вентиляции и кондиционирования офисов

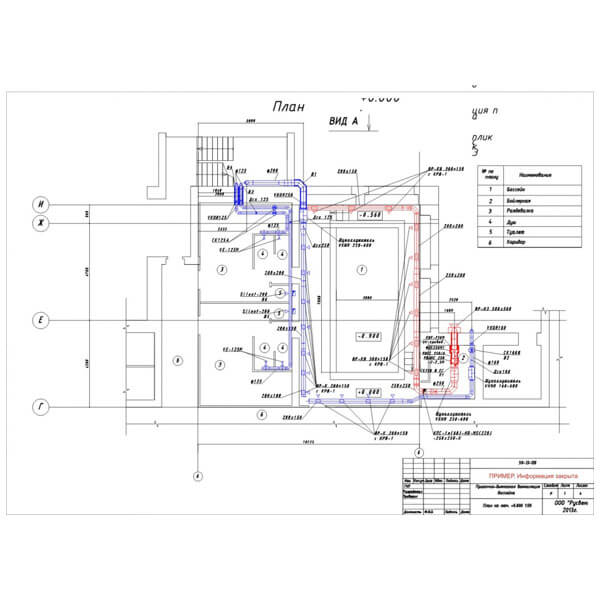

После подбора оборудования нужно его разместить и подобрать к нему автоматику. У нас вентустановка и ККБшки размещались на крыше. Необходимо выполнить чертеж размещения оборудования, аксонометрическую схему и сделать спецификацию. На этом проект систем вентиляции и кондиционирования офисов можно считать завершенным. Чертежи в основном исполняются в программе AutoCAD, бывает в КОМПАСЕ. Большую популярность сейчас обретают MagiCAD  и Revit, которые помогают продемонстрировать заказчику систему в 3D. А в MagiCAD даже можно сделать аэродинамический расчет, или хотя бы посмотреть коэффициенты местных сопротивлений.
